En este tema debemos adquirir los resultados de aprendizaje RA1 al 100%, este es:
RA1: Identificar la documentación técnico-administrativa de las instalaciones, interpretando proyectos y reconociendo la información de cada documento.
- Criterios de evaluación:
- a) Se han clasificado los documentos que componen un proyecto.
- b) Se ha identificado la función de cada proyecto-documento.
- c) Se ha relacionado el proyecto de la instalación con el proyecto general.
- d) Se han determinado los informes necesarios para la elaboración de cada documento.
- e) Se han reconocido las gestiones de tramitación legal de un proyecto.
- f) Se ha simulado el proceso de tramitación administrativa previo a la puesta en servicio.
- g) Se han identificado los datos requeridos por el modelo oficial de certificado de instalación.
- h) Se ha distinguido la normativa de aplicación.
1. Objetivos
Los objetivos de esta unidad son:
- Conocer la legislación aplicable.
- REBT - ITC-BT 04
- GUIA REBT - ITC-BT 04
- Conocer los métodos de legalización de las instalaciones eléctricas:
- Documentación
- Ejecución y tramitación
- Puesta en servicio de las instalaciones
- Desarrollar las prescripciones del artículo 18 del REBT
- Determinar la documentación técnica que deben tener las instalaciones para ser puestas en servicio.
- Saber como tramitarla ante el Órgano competente de la Administración.
2. Como saber si una instalación necesita Proyecto o Memoria Técnica de Diseño (MTD)
En el apartado 3 de la ITC-BT-04, nos indican que instalaciones necesitan proyecto, generalmente va relacionado con la potencia de instalación y con el tipo de instalación. A continuación podemos verlo en la tabla.
| Grupo | Tipo de Instalación | Límites |
|---|---|---|
| a | Las correspondientes a industrias, en general. | P > 20 kW |
| b | Las correspondientes a:
|
P > 10 kW |
| c | Las correspondientes a:
|
P > 10 kW |
| d |
|
P > 50 kW |
| e | Las de edificios destinados principalmente a viviendas, locales comerciales y oficinas, que no tengan la consideración de locales de pública concurrencia, en edificación vertical u horizontal. | P > 100 kW por caja gral. de protección |
| f | Las correspondientes a viviendas unifamiliares. | P > 50 kW |
| g | Las de garajes que requieren ventilación forzada. | Cualquiera que sea su ocupación |
| h | Las de garajes que disponen de ventilación natural. | De más de 5 plazas de estacionamiento |
| i | Las correspondientes a locales de pública concurrencia. | Sin límite |
| j | Las correspondientes a:
|
Sin límite de potencia |
| k | Instalaciones de alumbrado exterior. | P > 5 kW |
| l | Las correspondientes a locales con riesgo de incendio o explosión, excepto garajes. | Sin límite |
| m | Las de quirófanos y salas de intervención. | Sin límite |
| n | Las correspondientes a piscinas y fuentes. | P > 5 kW |
| o | Todas aquellas que, no estando comprendidas en los grupos anteriores, determine el Ministerio de Ciencia y Tecnología. | Según corresponda |
Nota: La 'P' en la columna de Límites se refiere a la potencia prevista en la instalación.
2.1 Ampliaciones y modificaciones (Aptado 3.2 de la ITC-BT-04)
Requerirán elabora de proyecto las ampliaciones y modificaciones de las instalaciones siguientes:
- a) Las ampliaciones de las instalaciones de los tipos (b, c, g, i, j, l, m) y modificaciones de importancia del aptado 3.1 de la ITC-BT-04).
- b) Las ampliaciones de las instalaciones del aptado 3.1, al ampliarlas pasen de no necesitar proyecto a necesitarlo.
- c) Las ampliaciones de instalaciones que requirieron proyecto, y en una o más ampliaciones, superase el 50% de la potencia prevista en el proyecto anterior.
3. Memoria técnica de diseño (MTD)
El apartado 2.2 de la ITC-BT-04 trata sobre la MTD, en el nos indica que esta se redactará sobre impresos según el modelo determinado por el órgano competente de la Comunidad Autónoma. El instalador para la categoría de instalación correspondiente o el técnico titulado competente que firme dicha Memoria, será directamente el responsable de que la misma se adapte a las exigencias reglamentarias.
En las MTD se deben incluir los siguientes datos:
- Los relativos al propietario.
- Identificación de la persona que firma la memoria y justificación de su competencia.
- Emplazamiento de la instalación.
- Uso al que se destina.
- Relación nominal de los receptores que se prevea instalar y su potencia.
- Cálculos justificativos de las características de la línea general de alimentación, derivaciones individuales y líneas secundarias, sus elementos de protección y sus puntos de utilización.
- Esquema unifilar de la instalación y características de los dispositivos de corte y protección adoptados, puntos de utilización y secciones de los conductores.
- Croquis de su trazado.
Ejemplo de MTD de la CCAA de La Rioja
4. Proyecto
Cuando se precise proyecto, según la ITC-BT-04 en su apartado 3, este debe ser redactado y firmado por la persona técnica titulada competente (ver quienes pueden en la ITC-BT-03).
En la memoria del proyecto se expresarán especialmente:
- Datos relativos al propietario.
- Emplazamiento, características básicas y uso al que se destina.
- Características y secciones de los conductores a emplear.
- Características y diámetros de los tubos para canalizaciones.
- Relación nominal de los receptores que se prevean instalar y su potencia necesarios de acuerdo con la importancia de la instalación proyectada y para que se ponga de manifiesto el cumplimiento de las prescripciones del Reglamento y sus Instrucciones Técnicas Complementarias.
- Esquema unifilar de la instalación y características de los dispositivos de corte y protección adoptados, puntos de utilización y secciones de los conductores.
- Croquis de su trazado.
- Cálculos justificativos de su diseño.
5. Certificado eléctrico
Finalizadas las obras y realizadas las verificaciones e inspección inicial a que se refieren los puntos anteriores, el instalador autorizado deberá emitir un Certificado de Instalación, según modelo establecido por la Administración, que deberá comprender, al menos, lo siguiente:
- a) los datos referentes a las principales características de la instalación.
- b) la potencia prevista de la instalación:
- c) en su caso, la referencia del certificado del Organismo de Control que hubiera realizado con calificación de resultado favorable, la inspección inicial. Ver listado de OCAs en el siguiente enlace: OCA's en La Rioja
- d) identificación del instalador autorizado responsable de la instalación.
- e) declaración expresa de que la instalación ha sido ejecutada de acuerdo con las prescripciones del Reglamento Electrotécnico para Baja Tensión y, en su caso, con las especificaciones particulares aprobadas a la Compañía eléctrica, así como, según corresponda, con el Proyecto o la Memoria Técnica de Diseño.
En la rioja, deberemos descargar el impreso BT-20 de la web de La Rioja, en el apartado de Industria y Energía. Impresos - Industria y Energía - Portal del Gobierno de La Rioja

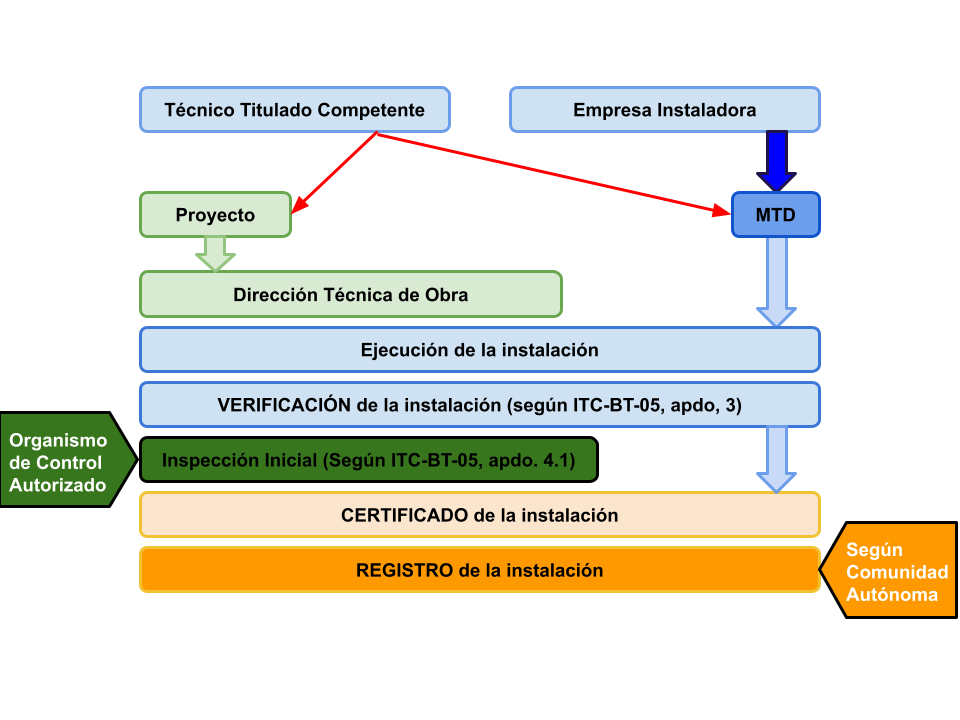

6. Ejecución y tramitación de las instalaciones.
En este apartado vamos a ver los pasos para la Ejecución y Tramitación de las Instalaciones Eléctricas.
| Paso | Descripción |
|---|---|
| 1 | Si es proyecto, se requiere un Técnico Titulado Competente que firme el proyecto y dirija la obra. Si es MTD, puede ser firmada por un Técnico Titulado Competente o un Instalador Autorizado. Quien firma es el responsable de la instalación. |
| 2 | La ejecución debe ser realizada por empresas instaladoras autorizadas según la ITC-BT-03 punto 3, y solo pueden realizar trabajos correspondientes a su categoría. |
| 3 | Al finalizar, la empresa instaladora debe realizar las Verificaciones especificadas en la ITC-BT-05. |
| 4 | Ciertas instalaciones requieren una Inspección Inicial por un Organismo de Control Autorizado (OCA) antes de su puesta en servicio. Ver OCA's en La Rioja. |
| 5 | El instalador emite 5 copias del Certificado de Instalación para: la empresa suministradora, la empresa instaladora (x2), la Dirección General de Industria y el titular. |
| 6 | La empresa instaladora presenta la documentación en la Dirección General de Industria y Energía para registrar la instalación. Se debe entregar:
|
Ejercicio:
Hacer un listado de pasos necesarios para registrar una instalación eléctrica.
- ¿Dónde puedo consultar si necesito MTD o Proyecto?
- ¿Quién puede firmarlo?
- ¿Cuándo se necesita dirección técnica de obra?
- ¿Qué instalaciones puede ejecutar cada tipo de empresa instaladora? ¿De que depende? ¿Dónde puedo encontrar esta información?
- Di que documentos se deben generar, en que orden se deben entregar, que contenidos tienen y donde lo puedo consultar.
- ¿Cómo se si una instalación necesita revisión por una OCA? ¿Qué empresas tenemos en La Rioja de este estilo?
- ¿Dónde puedo encontrar los documentos necesarios para realizar una MTD en La Rioja?
- ¿Qué tipos de verificaciones existen? ¿Qué se hace en cada una de ellas? ¿En que ITC-BT y punto puedo encontrarlas?.
- Descárgate las ITC-BT 03, 04 y 05 y marca en cada una de ellas los apartados importantes.
